MÁY PHUN BI KẾT CẤU THÉP

Mô tả ngắn

Giới thiệu sản phẩm

Máy phun bi băng tải con lăn được thiết kế để làm sạch bề mặt tấm thép và kết cấu kim loại. Máy hỗ trợ loại bỏ gỉ sét, vảy oxit, lớp sơn cũ và chuẩn bị bề mặt trước khi sơn hoặc gia công. Với hệ thống băng tải con lăn, vật liệu được đưa qua buồng phun bi để xử lý bề mặt hiệu quả.

Buồng phun được bảo vệ bằng thép mangan chống mài mòn, đảm bảo độ bền cao. Bánh phun công suất mạnh (7,5 – 15 kW) xử lý nhanh chóng và hiệu quả. Hệ thống tự động bao gồm băng tải trục vít, thang máy và bộ lọc cát giúp tái sử dụng hạt mài liên tục. Hệ thống bàn chải xoay và quạt áp suất cao làm sạch hoàn toàn sản phẩm trước khi ra khỏi máy.

Tư vấn kỹ thuật miễn phí

Ưu điểm sản phẩm

Băng tải cao su chống mài mòn kết hợp với tấm thép mangan, đảm bảo độ bền và khả năng chịu mài mòn cao;

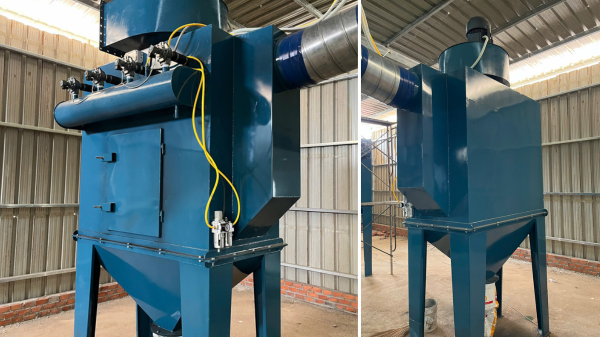

Hệ thống hút bụi ướt tiên tiến, giúp kiểm soát bụi hiệu quả và bảo vệ môi trường làm việc;
Hệ thống phân tách hạt mài nghiền, tối ưu chi phí vận hành bằng cách tái sử dụng hạt mài;
Bánh phun P-series hiệu suất cao, chế tạo từ thép khuôn (gia công CNC + xử lý nhiệt chân không) đảm bảo hiệu quả vượt trội;
Hệ thống điều khiển dòng chảy hạt mài bán tự động, đảm bảo sự ổn định trong quá trình xử lý;

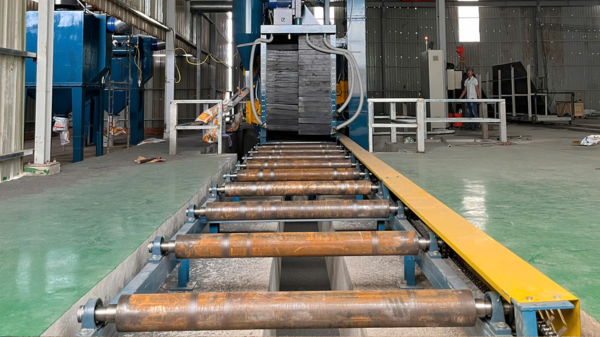

Hệ thống băng tải con lăn biến tần, điều chỉnh tốc độ linh hoạt, phù hợp với nhiều yêu cầu sản xuất;
Tùy chọn nâng cấp: Hệ thống phân loại từ tính, phân loại đẩy xoắn ốc và phân loại bằng khí;

So sánh

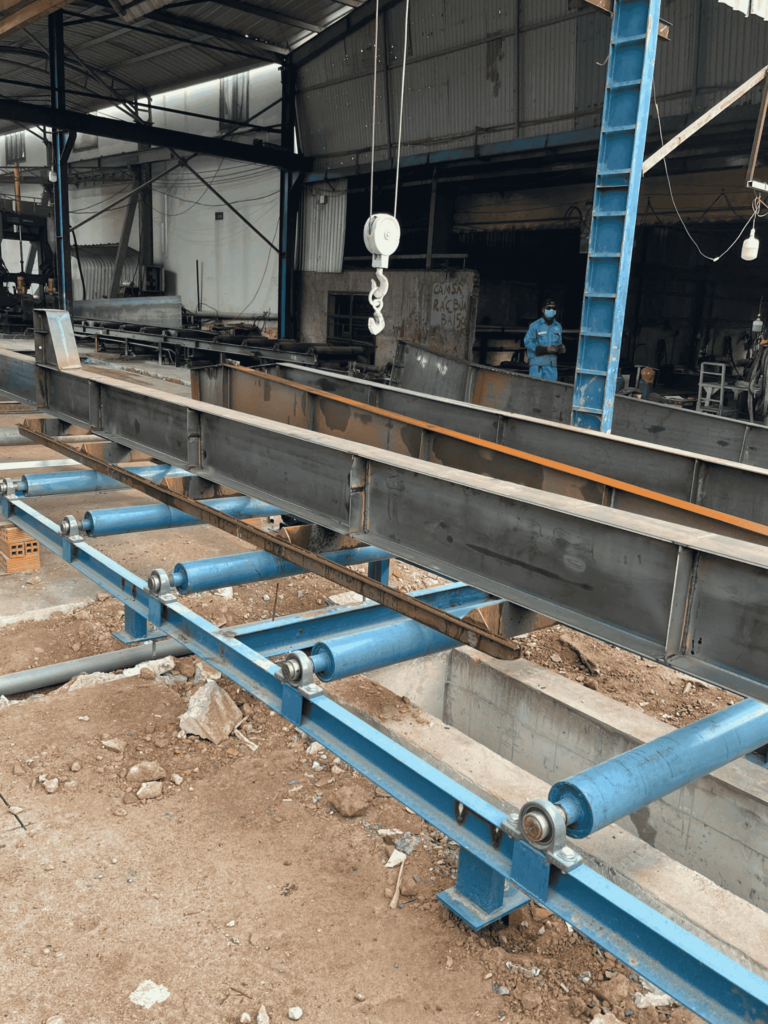

trước khi phun máy phun bi kết cấu thép insako

Before

368342188 6513798992068197 6049807872347399710 n

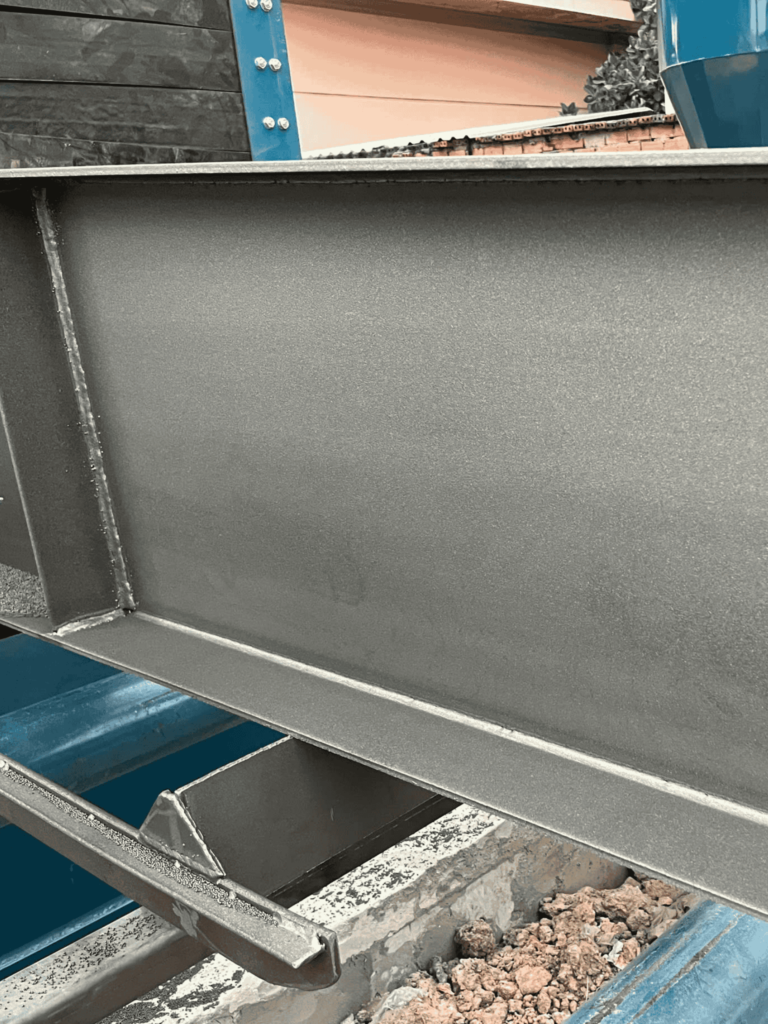

After

VS

Nguyên lý hoạt động

Cơ chế hoạt động máy phun bi kết cấu thép insako

Insako cung cấp các dòng máy phun bi băng tải con lăn đa dạng, từ các dòng máy nhỏ gọn, đơn giản cho đến máy hạng nặng chuyên dụng và dây chuyền bảo quản hoàn chỉnh. Với kinh nghiệm dày dặn trong lĩnh vực này, Insako đảm bảo đáp ứng mọi kích thước sản phẩm và nhu cầu riêng biệt của khách hàng.

Máy phun bi băng tải con lăn của Insako có thể điều chỉnh tốc độ làm việc linh hoạt từ 0,5 m/phút (dành cho máy nhỏ) đến 20 m/phút (dành cho máy hạng nặng). Dòng máy này nổi bật với hiệu suất cao trong việc xử lý bề mặt các sản phẩm như kim loại tấm và kết cấu thép.

Điểm khác biệt chính của máy phun bi Insako so với các dòng máy khác trên thị trường chính là thiết kế đầu phun bi được sắp xếp theo góc nghiêng phía trên máy. Thiết kế này giúp giảm tối đa tình trạng tích tụ hạt mài trên các bề mặt sản phẩm dài. Nhờ đó, năng lượng phun bi được tập trung hiệu quả hơn vào các nhiệm vụ quan trọng như loại bỏ gỉ sét và lớp vảy oxit, đồng thời tránh lãng phí và tích tụ hạt mài không cần thiết.

Mô tả sản phẩm

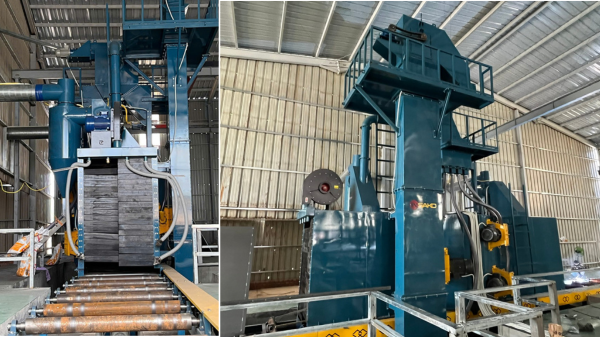

1. Buồng phun bi

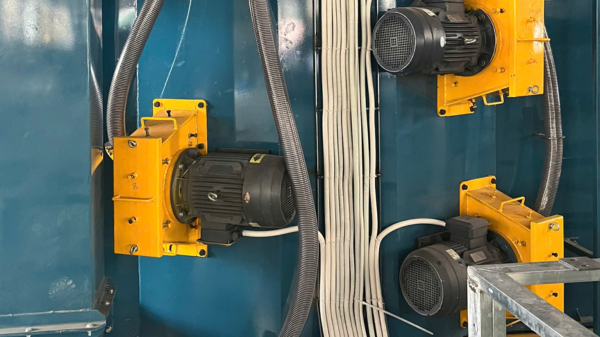

Động cơ máy phun bi sử dụng động cơ ABB với quy trình sản xuất tiên tiến, hiệu suất ổn định, kín khí tốt, cân bằng động hiệu quả.
Vỏ máy được làm từ thép carbon chất lượng cao dày 10mm, cắt laser và uốn chính xác, đảm bảo độ đồng trục và độ song song của hai bên vỏ máy.
Tấm chắn trên được gia công CNC từ thép khuôn với độ chính xác ±0,01 và xử lý nhiệt chân không áp suất thấp.
Tấm chắn cuối làm từ thép mangan 13 chống mài mòn, cắt bằng laser.
Tấm chắn bên và các bộ phận định hướng được gia công CNC từ thép khuôn, độ chính xác ±0,01 và xử lý nhiệt chân không áp suất thấp.
Bánh phun và cánh phun được gia công chính xác CNC, độ chính xác ±0,01, bền bỉ và cân bằng tốt, với bề mặt đạt độ cứng HRC58-62 sau khi xử lý nhiệt.
Tuổi thọ các linh kiện dễ mòn cao hơn 3 lần so với sản phẩm đúc thông thường.

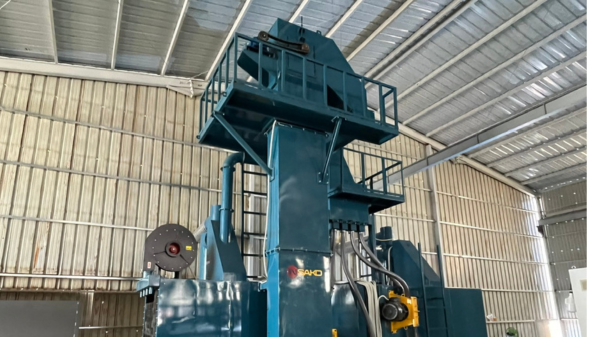

2. Hệ thống Vít Tải

Sử dụng để nâng hạt bi thu hồi từ trục vít vào bộ phân tách và silo.
Thang nâng được làm từ thép hàn chính xác, có thể tháo rời theo từng đoạn, kèm cửa bảo dưỡng và kiểm tra dễ dàng.
Động cơ dẫn động và giảm tốc được lắp ở đầu thang, cung cấp nguồn lực cho hệ thống.
Bao gồm các linh kiện chính: hub gia công chính xác, vỏ thang nâng, dây đai chống mài mòn và các bộ phận hợp kim được đúc nguyên khối.

3. Hệ thống phân loại

Bộ phân tách màn lưới kết hợp với thang nâng, phân tách vật liệu mịn, hạt mài đạt tiêu chuẩn và bụi, đảm bảo tính đồng nhất của hạt mài.
Thiết kế hàn chắc chắn, có nhiều ngăn dẫn luồng khí, cửa mở để bảo dưỡng dễ dàng.
Nam châm tĩnh kép giúp phân tách hạt bi và thép vụn chính xác, đảm bảo chất lượng hạt mài tái sử dụng.
Hạt bi đạt chuẩn sẽ được lưu trữ tại silo để tái sử dụng.

Thông số kỹ thuật

Thông số kỹ thuật
STT	Tên	Thông số
1	Kích thước thân máy	W.2125 x H.3220 x L.7000 mm
2	Kết cấu thân máy	Thép tấm SS400, U, V; bên trong bảo vệ gang
3	Kích thước cửa vào	W.1200 x H.2000 mm
4	Động cơ vít tải dọc	Công suất: 7.5 kW, hiệu suất: 150 tấn/h
5	Buồng phun bi	D.1500 x W.1500 x H.2300mm
6	Động cơ vít tải ngang	Công suất: 4 kW, hiệu suất: 150 tấn/h
7	Kích thước gầu	W.800 x D.400 x H.8350 mm
8	Động cơ gầu tải	Công suất: 7.5 kW, hiệu suất: 150 tấn/h
10	Motor đầu phun	11 kW x 8 cái
11	Hiệu suất đầu phun	210 kg/phút/đầu
12	Quạt hút	7.5 kW x 2 cái
14	Rũ bụi	Khí nén
15	Filter cartridge	D320 x 900 mm x 9 cái/tủ
16	Động cơ con lăn	3 kW x 2 cái
17	Tốc độ di chuyển	6.5 m/phút
18	Đường kính quả lô	D130 mm
19	Điện áp nguồn	380V AC / 3P / 50 Hz
20	Tổng công suất máy	146 kW
